Kompletné tepelné riešenia šité pre Vás

Z profesionálního systému profitujte pětinásobné. Nová filozofie trubek firmy Roth to umožňuje. Protože jak osvědčená výhřevná trubka systému Roth DUOPEX S5® s originálním systémem Roth Tacker®, tak i inovovaná výhřevná trubka systému Roth X-PERT S5® s nopkovým systémem Roth pro nízkoteplotní oblasti, mají díky své pětivrstvé stavbě pět hmatatelných předností pro Vaši spokojenost. Oba typy výhřevných trubek systému jsou vyrobeny osvědřenou a jedineřnou pětivrstvou technologií CoEx.

Aby systémy splňovaly vysoké požadavky stavebních firem a transportu, jsou výhřevné trubky systému Roth DUOPEX S5® a X-PERT S5® tvořeny pěti vrstvami. Tyto vrstvy jsou navzájem nedělitelně spojeny technologií CoEx S5 a vytvářejí sendvičový materiál s vysokou odolností a dlouhou životností.

Řešení náročných úkolů systémy Roth
Firma Roth, jako vynálezce úchytek(Tacker) patří k vedoucím firmám nabízejícím systémy pro plošné vytápění a chlazení. Originální systém Roth Tacker® se v praxi milionkrát osvědčil. Roth má dlouholeté zkušenosti, a tím i největší technologické know-how. Originální systém Roth Tacker® a nopkový systém Roth splŇují kromě technických norem i nejvyšší požadavky na kvalitu a bezpečnost.

Servis

• Plošně rozmístěná, kvalifikovaná zahraniční služba pro rychlé poradenství v místních technických a obchodních otázkách.
• Horká linka a projekční služby.
• Průběžné pořádání podnikových školení, výrobních a plánovacích seminářů.
• Zajištění náhradních dílů po dobu 10let a záruka možnosti dokoupení podle nastavení výrobních programů.
• Rychlá dostupnost všech výrobních programů pod značkou Roth po celé Evropě.

Kvalitou k bezpečnosti našich zákazníků. Tímto požadavkem se cítíme být vázáni – od návrhu výrobku, přes výrobu a skladování, až po jeho vyskladnění. Výrobky a služby vysokých kvalit jsou základem celosvětové nadprůměrné bezpečnostní ochrany, která zahrnuje i následky škod při případně vzniklých škodách. Dohoda o následném rušení garantuje ochranu pojištěním i po případném zastavení výroby. Detaily jsou ukotveny v záruční listině. Pro každé plošné vytápění Roth je pro časové období deseti let od uvedení do provozu potvrzena pojistná částka až 5 milionů eur pro škody vzniklé na osobách a majetku na jednotlivý případ škody.

Stavebníci očekávají spolehlivost a dlouhou životnost svého majetku. Systémy podlahového vytápění firmy Roth nabízejí zákazníkům jistotu, že se vždy rozhodnou pro „jedničku“ v oblasti plošného vytápění a chlazení. Docílí tak trvalý pocit pohody díky příjemnému rozložení tepla a prodloužení životnosti majetku.

Teplota, se kterou se má provozovat systém pro plošné vytápění a chlazení, je rozhodujícím kritériem pro volbu ideální výhřevné trubky systému. Firma Roth nabízí podle požadavků na systém pro plošné vytápění a chlazení, které jsou specifické podle daných objektů, perfektní řešení pomocí výhřevných trubek systému, vyrobených osvědčenou a jedinečnou technologii CoEx S5. Sendvičově materiál výhřevných trubek systému Roth X-PERT S5® a DUOPEX S5®, vyrobený pětinásobnou coextruzí (společným vytlačováním) během jednoho výrobního chodu, zaručuje optimální podporu jednotlivých vrstev trubky mezi sebou.

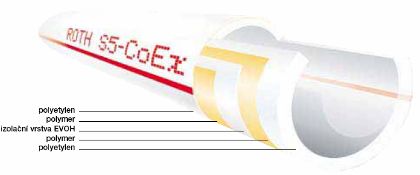

5 vrstev – 5 jistot
Nejvyšší odolnost trubky na základě jejich mechanických, termických a chemických vlastností:

• Pomocí vrstvy nepropustné pro kyslík EVOH – ochrana před mechanickým poškozením a proti škodlivým vnějším vlivům, jako je teplo a vlhko.
• Nejvyšší odolnost proti deformaci způsobenou bodovým mechanickým zatížením.
• Řemeslníci systémů pro plošné vytápění a chlazení jsou podle Zadávacího řádu pro stavební služby (VOB) optimálně chráněni proti následným řemeslníkům.
• Dlouhá životnost díky zamezení přístupu kyslíku.
• Optimální délková roztažnost s malou tolerancí – díky 5 vrstvám.

V jedné patentované výrobní metodě je společně vytlačeno (coextrudováno) všech pět vrstev výhřevné trubky systému DUOPEX S5® a následně jsou vrstvy průchodně zesítěny. Tím je zaručeno, že nejen v jednotlivých vrstvách, ale i mezi jednotlivými vrstvami zajišťují spojení mezi molekulami absolutní stabilitu pětivrstvé trubky. Interaktivní síťovaní elektronických paprsků zlepšuje mechanické, termické a chemické vlastnosti výhřevné trubky systému DUOPEX S5® a poskytuje dodatečné bezpečnostní rezervy.

5vrstvá výhřevná trubka systému Roth DUOPEX S5® v kombinaci se spojovací deskou systému Roth odolává maximálnímu zatížení. Trubka splňuje vysoké požadavky nejnáročnějších způsobů použití v souvislosti se zatížením teplotou a tlakem. Trvalé zatížení 95 °C při provozním tlaku 6 barů a krátkodobý vzestup teploty na 110 °C s bezpečnostní rezervou není pro průchodně interaktivně radiačně síťovanou výhřevnou trubku systému Roth DUOPEX S5® žádný problém.

Inženýři a řemeslníci to vědí již dlouho: Podle Vyhlášky o úspoře energie (EnEV) stále klesají průměrné teploty při vytápění. Vznikl nový trh nízkoteplotních aplikací. Vysoce flexibilní 5vrstvá výhřevná trubka systému Roth X-PERT S5® v kombinaci s nopkovou deskou nového systému Roth je optimálním systémem, který splňuje požadavek nízké teplotní oblasti.
Systém má další klady v oblasti bezpečnosti – je koncipován pro trvalé teplotní zatížení 70 °C a krátkodobé teplotní zatížení 100 °C.
Výhřevná trubka systému X-PERT S5® je trvale odolná vůči tlaku do 6 barů, s několikanásobnou bezpečnostní rezervou. Je dodržena norma DIN 4721. Systém je spojením cenové kalkulace přiměřené trhu s větší bezpečností.

Roth DUOPEX S5®
Profesionální výhřevná trubka systému pro trvalé teplotní zatížení v oblasti 95 °C a krátkodobý vzestup teplot na 110 °C s průchozím, interaktivním radiačním síťováním.

Roth X-PERT S5®
Vysoce flexibilní výhřevná trubka systému pro trvalé teplotní zatížení do 70 °C a krátkodobé zvýšení teploty do 100 °C.

Navzájem perfektně sladěné systémové řešení vytváří základ pro zvládnutí náročných úkolů při montáži vytápění. Milionkrát osvědčený originální systém Roth Tacker® v kombinaci s výhřevnou trubkou systému Roth DUOPEX S5® – nabízí nejlepší předpoklady pro zajištění trvalého zásobování teplem neměnné hodnoty. Bezproblémové spojení trubek, které přesahují jedna do druhé, a patentovaná technika pokládky je proto vždy volbou číslo jedna při veškerých náročných aplikacích. Dokonalý výsledek, ať už jde o stavební projekty bytů, kanceláří či průmyslových staveb.

Vysoce kvalitní předzpracování všech komponent systému – trubek, spojovacích desek a příslušenství – to umožňuje: Kompletní systém plošného vytápění a chlazení Roth se patentovanou technikou úchytů (Tacker) položí pouze třemi pracovními postupy. Samozřejmě podle počítačově přesného výpočtu a při splnění všech platných předpisů.

Jednoduchá montáž při vysoké flexibilitě, spolu s bezpečností provozu a staveniště, jakož i promyšlený stupeň účinnosti charakterizují plošné vytápění a chlazení Roth – i v případě neobvyklých půdorysů. Originální systém Roth Tacker® poskytuje nejjednodušší montáž a na centimetr přesné umístění rozvodů s ohledem na optimální rozložení tepla i v nejobtížnějších situacích vestavby. Podlahové konstrukce plošného vytápění a chlazení Roth se řídí podle normy DIN EN 1264 („Teplovodní podlahová vytápění“) s dodržením norem DIN 18560 („Potěry ve stavebnictví“), DIN 4109 („Ochrana proti hluku v pozemním stavitelství“) jakož i podle Vyhlášky o úspoře energie (EnEV 2002). Neměnné vysoké standardy kvality jednotlivých komponent stejně jako celého systému jsou dokumentovány množstvím zkušebních a kontrolních značek a značek jakosti.

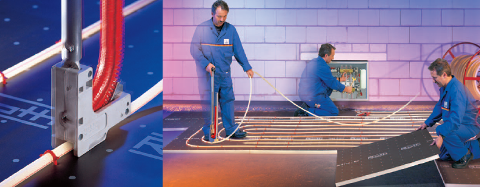

Jednoduše, rychle, podle norem: Spojovací desky systému z pěnového polystyrénu a z polyuretanové pěny bez freonů. Pro tepelnou izolaci a krokovou neprozvučnost je to vynikající volba. Při pokládce ihned vytvoří do sebe uzavřenou plochu. Umožňují to dvoustranné, 30 mm široké samolepící přesahy. Bezpečná ochrana proti vniknutí vlhkosti a mazaniny (podle DIN 18560), zabraňuje vzniku zvukových a tepelných mostů. Vytištěný rastr při pokládce usnadňuje přesné upevnění výhřevné trubky v příslušných vypočítaných roztečích.

Pokud se předpokládá zvýšené provozní zatížení (např.autosalóny, výstavní plochy), použije se spojovací deska 26 mm systému Roth PS 30 SE. V případech, kdy musí být splněny požadavky podle DIN EN 1264, je k dispozici kombinace s izolační deskou Roth PU 32 mm. Tato spojovací deska resp. kombinace desek může být použita až do maximálního provozního zatížení 35 kN/m2 za předpokladu odpovídající struktury mazaniny.

Pokládka výhřevné trubky systému Roth X-PERT S5® na spojovací desku systému Roth je možná bez jakýchkoliv omezení.

SYSTÉM PRO SUCHOU VÝSTAVBU Roth TBS s Alu-Laserflex®

Ať už jde o novostavbu či renovační záměr: Systém pro suchou výstavbu Roth přesvědčivým způsobem vyhovuje nejrůznějším požadavkům. Pro pokládku izolace je třeba pouze jediný typ desky systému. Umožňuje to jednoduchou, bezpečnou a časově úspornou pokládku a poskytuje flexibilitu při uspořádání, i v obtížných prostorových situacích.
Nízká konstrukční výška 59 mm včetně desek suché podlahy, u stěnového vytápění 46 mm včetně desek, jakož i malá plošná hmotnost předurčují systém pro suchou výstavbu Roth pro použití zejména při renovaci objektů. Spolu se 14 mm výhřevnou trubkou systému Roth Alu-Laserflex, která je tvarově stálá a nepropustná pro kyslík, získáte optimálně sladěný systém.

Mnohostranné použití – optimální i pro stěnové vytápění

Systém pro suchou výstavbu Roth má velké množství využití. Při instalaci stěnového vytápění mohou být desky systému Roth TBS upevněny přímo na stěnu. Do desek se vloží tepelně vodivé lamely Roth a do nich výhřevná trubka systému Roth Alu-Laserflex způsobem stoupajících meandrů. Na tuto konstrukci se po přikrytí plastovou fólií přimontuje suchý stavební díl.

Další vlastnosti systému pro suchou výstavbu Roth, které přesvědčují:

• Ideálně vhodný pro suché i mokré výstavby.
• Tepelná izolace podle DIN EN 1264 pro stropy mezipater (Rλ,INS = 0,75 m2 K/W).
• Jednoduchá pokládka trubek, buď ve tvaru šneka nebo meandrů.
• Drážka na desce systému TBS umožňuje jednoduché spojení izolačních desek mezi sebou.
• Tepelně vodivé lamely bezpečně drží v desce systému TBS.
• Tepelně vodivé lamely lze lámat každých 100 mm na požadované délky.
• Směr pokládky vodorovně, svisle a diagonálně.

Komfort při pokládce

U tepelně vodivých lamel, připravených ze závodu, lze jednoduše přizpůsobit požadovanou délku odlomením na perforaci. Perforace je zhotovena tak, že po odlomení lamely nevzniknou žádné ostré hrany, není nutné použití žádného násroje. Trubka systému může být bezpečně uložena do připravené prohlubně. Není nutné použití žádných dalších plechů na zakrytí.

Systém pro suchou výstavbu Roth TBS

Systém s nízkou konstrukční výškou a malou statickou vlastní hmotností se hodí pro plošné vytápění a chlazení v novostavbách i při rekonstrukcích. Systém lze pokládat i na stávající, rovnou a nosnou podlahovou krytinu, stejně jako na dřevěnou trámovou konstrukci.
Navzájem sladěné komponenty systému umožňují rychlou a jednoduchou montáž. Nopková konstrukce desky systému TBS umožňuje jednoduché upevnění tepelně vodivých lamel i u stěnového vytápění Roth, protože zapadnou i při svislé montáži.

Systém plošného vytápění Roth v zábavném a správním středisku ve Stadtallendorfu





Systém Roth ClimaComfort

Topení a chlazení při rekonstrukcích i v novostavbách

Roth ClimaComfort systém je nový systém, který je určený pro instalaci topení a chlazení při rekonstrukcích i u novostaveb. Extrémně nízké, ploché provedení a z toho vyplývající rychlá reakce systému nám nabízí nové možnosti při projektování i realizacích.
Uživatel získává dodatečný komfort:
• při rekonstrukcích vytápění a chlazení prostřednictvím podlahy, stěn a stropu,
• u novostaveb při vytápění a chlazení prostřednictvím stěn a stropu.



Základní stavební kameny nového Roth ClimaComfort systému jsou:
• Roth ClimaComfort systémová trubka (konstrukce a zkušenosti odpovídají používané technologii X-PERT S5®+ CoEx),
• Roth ClimaComfort systémová deska (průhledná - transparentní, vakuově formovaná plastová deska).

Nízká konstrukční výška 17 mm.











14 mm vysoká ClimaComfort systémová deska je vyrobena z polokrystalického materiálu.

Nový materiál a jedinečná struktura desek zaručují její vysokou pevnost a houževnost při zachování flexibility. Současně má vysokou nášlapnou pevnost při jednoduchém zpracování.

Umožňuje tak jednoduché a přesné oddělování systémových desek bez tvoření okrajových trhlin. Samolepící systémová deska se přilepí jednoduše na instalační podklad. Speciální struktura desek umožňuje instalaci systémových trubek do tvaru šneka nebo meandru v rastru 75 mm. Diagonální položení je možné s roztečí 105 mm.

Po instalaci systémových desek a uložení systémových trubek je instalace zakončena zalitím rychleschnoucí a pevnou samonivelační mazaninou. Díky plnícím a odvzdušňovacím otvorům je zalití jednoduché a kompaktní. Systémová deska, systémová trubka a podklad tvoří pevné a nosné spojení. Průhlednost systémové desky umožňuje kontrolu jejího úplného zalití a zajišťuje tím bezpečnost celkové skladby podlahy. Konstrukční výška ClimaComfort systému činí 17 mm.

Skladba instalace pro stěnový a stropní systém obsahuje stejné systémové komponenty. Systémové desky je nutno upevnit pro větší pevnost pomocí vrutů. Místo samonivelační hmoty se nanáší omítka.

Roth ClimaComfort systém na jeden pohled:

• minimální konstrukční výška pouze 17 mm,
• rychlá reakce systému při chlazení a vytápění,
• ClimaComfort systémová trubka 10,5 mm s osvědčenou X-PERT S5®+ kvalitou,
• ClimaComfort systémová deska s vysokou stabilitou při zachování pružnosti pro lehké zpracování,
• bezpečnostní optická kontrola vyplnění desky díky její průhlednosti,
• instalace na stávající podlahové povrchy, stěny a stropy (optimální při rekonstrukcích kuchyní a koupelen),
• ideální pro stěnové a stropní chlazení u novostaveb,
• nízká teplota topné vody vede k úsporám energie,
• rychlá, jednoduchá a universální montáž také u místností s komplikovaným půdorysem,
• kompaktibilní stavební kámen ve výrobním programu Roth pro plošné vytápěcí a chladící systémy.

Rekonstrukce koupelny pomocí Roth ClimaComfort systému

Plošný vytápěcí a chladící systém již není výsadou pouze těch stavebníků, kteří staví nový dům. Při rekonstrukci stávajích místností jako je například koupelna, kde se člověk pohybuje bosou nohou, si majitel často přeje dodatečnou instalaci podlahového topení. Instalace Roth ClimaComfort systému probíhá bez dodatečného zbytečného zvyšování konstrukční výšky podlahy a hlavně bez jejího nutného vybourávání.

Roth ClimaComfort systém pro vytápění a chlazení se hodí díky své minimální konstrukční výšce 17 mm zvláště pro rekonstrukce koupelen. Roth jako specialista na plošné chladící a vytápěcí systémy nabízí toto řešení pro rekonstrukce pro instalaci na stávající podlahy, stěny a stropy.

Ucelený sortiment energetických a sanitárních systémů pro moderní techniku budov firmy Roth nabízí pro rekonstrukce koupelen i celoskleněné sprchové kouty a trubkové instalačční systémy pro pitnou a užitkovou vodu.

















Systém nosných prvků

SYSTÉM NOSNÝCH PRVKŮ TRUBKY Roth RTS

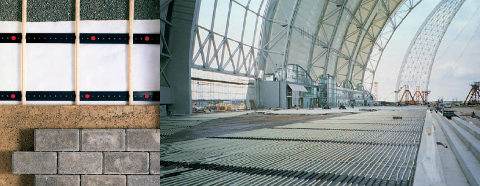

Systém nosných prvků trubky Roth, letiště pro vzducholodě Cargo Lifter, Brand

Náročné konstrukční a statické požadavky, které kladou průmyslové plochy a volná prostranství, stejně jako sportovní a pružné podlahy, vyžadují použití systémů pro plošné vytápění a chlazení Roth na základě patentovaného systému nosných prvků trubky (DE 41 08 524 A1). Nosné prvky Roth RTS, vyvinuté firmou Roth se skládají z prefabrikovaného profilu z umělé hmoty s držáky trubky Roth v požadovaných roztečích pro pokládku. Systém nosných prvků trubky Roth umožňuje díky své flexibilitě bezproblémovou vestavbu do všech stavebních typů podlahových konstrukcí, podle individuálních požadavků objektu.

Průmyslové plošné vytápění Roth – pohoda na pracovišti

Průmyslové plošné vytápění šetří energii díky nízkým teplotám přívodní vody na vytápění. Nízké ztráty transmise a tepla vzduchu se příznivě projeví v horní stropní oblasti. Příjemné teploty v oblasti pobytu, které se směrem ke stropu snižují, vytvářejí optimální prostorové rozložení teploty. Odpadní teplo a teplo z výrobního procesu mohou být bez problémů použity pro ohřev průmyslového plošného vytápění. Investiční náklady se tak amortizují již za krátkou dobu.

Vytápění sportovních a pružných podlah Roth

Zde jde o speciální vývoj pro oblast sportovních a pružných podlah. Patentovaný systém nosných prvků trubek Roth se může díky svému zvláštnímu uzpůsobení optimálně integrovat do jakékoliv podlahové konstrukce. Tento systém je modulově koncipovaný a skládá se jen z malého množství komponent systému s vysokým stupněm předzpracovanosti. Pro každou budovu – zda tělocvičnu, gymnastický sál, víceúčelovou halu či sportovní halu atd. – se může zvolit správná podlaha, bez ohledu na systém vytápění.

Stěnové vytápění Roth

Montáž stěnového vytápění Roth může být provedena na základě systému nosných prvků trubek. Nosné prvky RTS se podle konkrétní situace upevní na stěnu pomocí hmoždinek a šroubů. Při použití vnitřní izolace se systém nosných prvků trubek Roth upevní na ní. Použijí se výhřevné trubky systému Roth 14 mm a položí se způsobem stoupajících meandrů. Na připevněné stěnové vytápění Roth lze pak podle požadavků nanést přímo omítku, eventuálně se pod omítku použije pletivo. Alternativně se může provést i přikrytí suchými prvky.

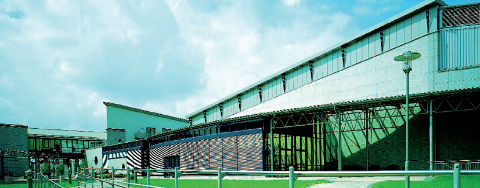

Sportovní hala Drážďany





Systém Roth Isocore



Roth Isocore – Síla akumulace betonu

Smysluplné využívání hodnotných zdrojů zůstává nadále jednou z nejdůležitějších výzev 21. století. Roth Isocore ideálním způsobem odpovídá daným požadavkům. Nízké teploty systému v případě vytápění a relativně vysoké teploty systému v případě chlazení umožňují úsporné použití energie. Efektivně lze integrovat existující zdroje ekologické energie, např. solární, geotermické, atd. Poskytuje žádané, pohodlné a téměř konstantní temperování prostoru, nezávislé na vnitřních a vnějších vlivech.
Tyto výhody systému jsou dosaženy integrací vodovodního systému do masivních betonových stropů a stěnových panelů, čímž se využije jejich schopnost akumulace pro temperování budovy. Pro Roth Isocore se ideálně hodí především nové stavby kancelářských a správních budov s velkými plochami možné akumulace.

Zvláštnosti Roth Isocore:

• Veškerá technika systému ze speciálně navzájem sladěných součástí systému.
• Montážní jednotky předzpracované ze závodu.
• Rozsáhlé poskytování servisních služeb.
• Silná podpora při přípravě plánu.
• Projektování zařízení, odeslání na místo stavby a kolaudace systému ve specifických objektech provádí firma Roth.
• Vysoká variabilita používané montážní techniky.
• Osvědčený, v praxi vyzkoušený koncept regulace.
• Testované údaje výkonu.



Regulační technika Roth

Systémy pro plošné vytápění a chlazení by měly poskytovat způsob provozu, který je optimálně přizpůsobený jak povětrnostním podmínkám, tak i požadavkům uživatele, stejně jako nejvyšší hospodárnost a nejlepší možné využití energie. Ve Vyhlášce o úspoře energie (EnEV) jsou pro systémy pro plošné vytápění a chlazení předepsána zařízení pro řízení a regulaci v závislosti na např. vnější teplotě a čase, stejně jako pro prostorovou regulaci teploty.

Komponenty regulační techniky Roth pro regulaci teploty topné vody a pro regulaci jednotlivých místností odpovídají uvedeným požadavkům a jsou optimálně sladěny s provozem systému pro plošné vytápění a chlazení Roth.

Regulační komponenty Roth jsou samozřejmě pokryty rozsáhlým garančním plněním, uvedeným v záruční listině firmy Roth, stejně jako je tomu u jiných komponent systémů pro plošné vytápění a chlazení Roth.

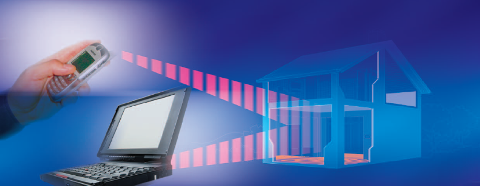

MODULOVÉ REGULAČNÍ SYSTÉM FIRMY Roth

Použití a možnosti komunikace

Regulační systém pro rodinné domy a obytné bloky, kancelářské budovy, průmyslové budovy, až po mimořádná řešení při stavbě objektu – těmto požadavkům odpovídá modulový regulační systém firmy Roth. Může se univerzálně použít ve všech typech budov, protože se může kdykoliv přizpůsobit technickým požadavkům systému, ale i potřebám uživatelů. Umožňuje to důsledně sledovaná, modulová konstrukce jednotlivých základních součástí regulace. Dohromady tvoří spolehlivý systém s možností rozšíření a s optimálně mezi sebou sladěnými funkcemi.

Přednosti, které mluví samy za sebe:,

• Systém lze sestavit variabilně a individuálně podle daných požadavků.
• Jednoduchá montáž pomocí konektorového spojení modulů.
• Optimální komfort obsluhy (PC, mobil).
• Odpovídá speciálním požadavkům nízkoteplotních systémů.
• Možnost připojení na sběrnici.
• Možné rozhraní k rozvodnému systému budovy.
• Rozšíření na kompletní systém správy domu.
• Rozsáhlý servis pomocí externí kontroly.
• Individuálně programovatelný.
• V normovaných krytech, lze integrovat do eurolišty.

Výběr topného systému

VÝBĚR TOPNÉHO SYSTÉMU Roth

Roth nabízí pro každý požadavek odpovídající systémové řešení.
Příklady z Roth systémového programu:

Roth plošné vytápěcí a chladící systémy ... se hodí vždy dohromady

Všechny Roth plošné vytápěcí a chladící systémy se výborně hodí pro vzájemnou kombinaci. To je například vzájemné použití nového Roth ClimaComfort systému s Roth Original-Tacker® systémem a Roth systémovými trubkami DUOPEX S5® a X-PERT S5®+.
Podle požadavku na tepelnou pohodu v prostředí a nároku na kvalitu bydlení nabízí Roth individuální temperování prostřednictvím podlahy, stěn nebo stropu při rekonstrukcích i v novostavbách.
